Выпрямление и фильтрация : Преобразование переменного тока промышленной частоты (например, 380 В/50 Гц), поступающего из сети, в плавный постоянный ток.
Высокочастотный инвертор : с помощью высокоскоростных переключающих устройств, таких как IGBT или MOSFET, постоянный ток преобразуется в регулируемую по частоте высокочастотную прямоугольную волну переменного тока (например, 100–800 кГц), управляемую ШИМ-сигналом панели управления. Это ключ к достижению «высокочастотной» сварки.
Согласование и выход импеданса : Высокочастотная сильноточная энергия, подходящая для сварки, наконец, выводится путем снижения напряжения, значительного увеличения тока через высокочастотный трансформатор и согласования импеданса последующей нагрузки (индукционной катушки).

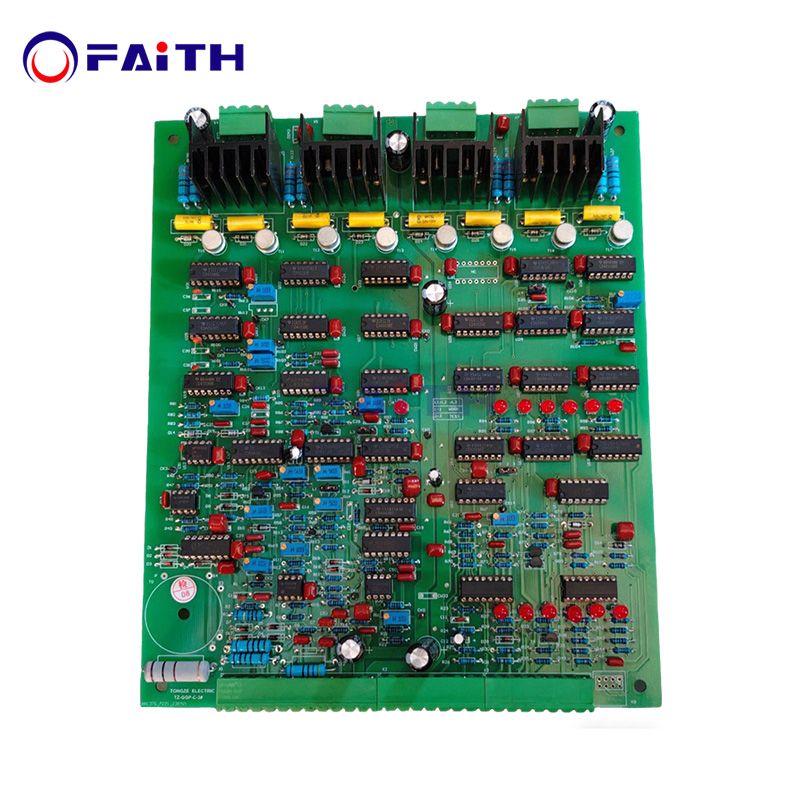

Проще говоря, функция силовой платы высокочастотного сварочного аппарата — «преобразование и усиление частоты» — преобразование общей мощности сети в высокочастотный и большой ток, необходимый для сварки. Его производительность напрямую определяет выходную мощность, энергоэффективность и стабильность процесса сварочного аппарата. Это одна из самых дорогих и технологичных частей всего оборудования.
