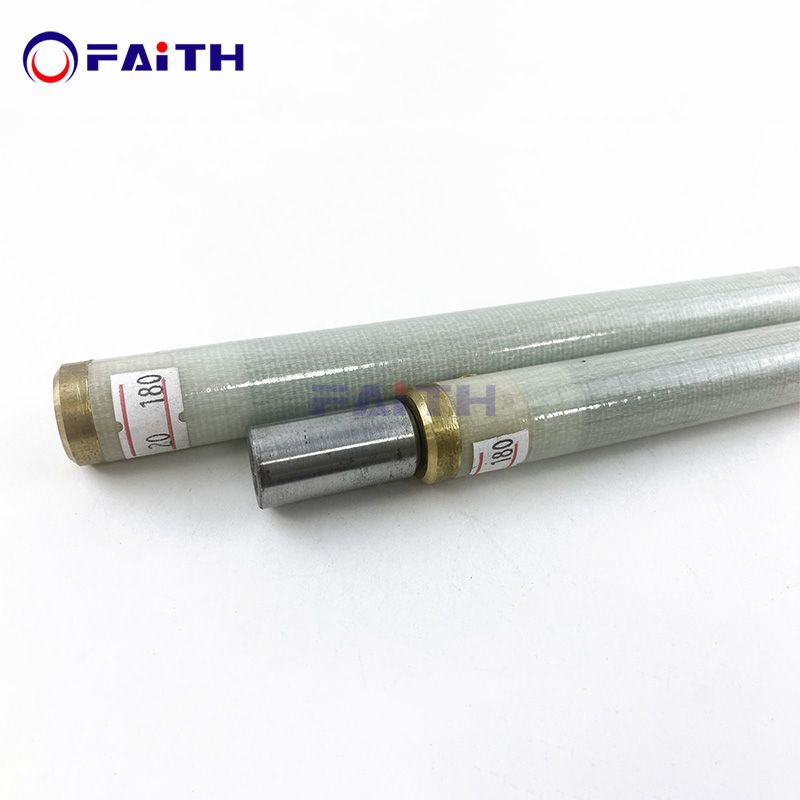

نواة الفريت: هي نواة الحاجز المغناطيسي.
نظام التبريد: سوف يقوم القلب المغناطيسي نفسه بتوليد الحرارة بسبب التيار الدوامي وفقدان التباطؤ، لذلك يحتاج جهاز المعاوقة بالكامل عادةً إلى تبريد الماء.

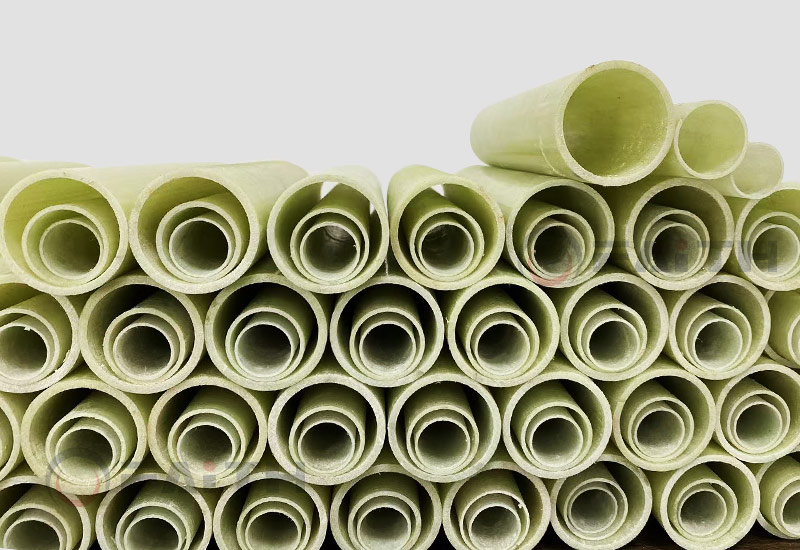

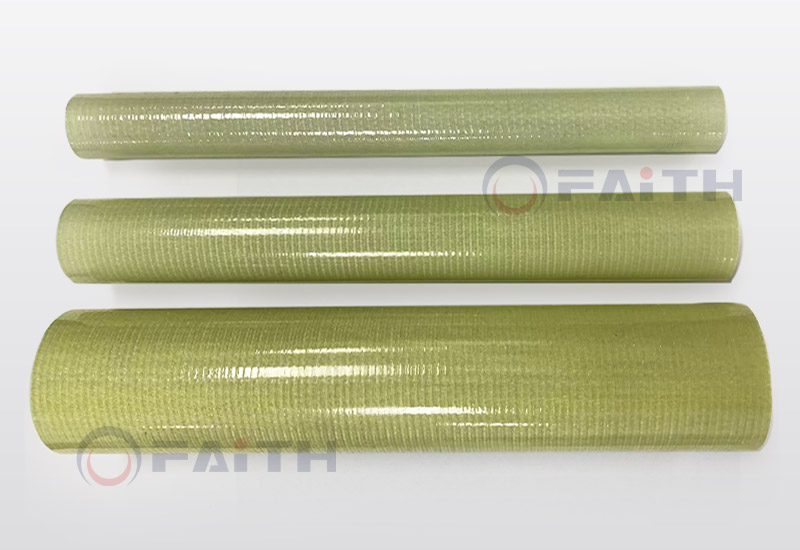

السكن/الدعم: مادة معزولة عادة ومقاومة للحرارة تستخدم لدعم القلب وضمان موضعه المركزي داخل الأنبوب الفولاذي.

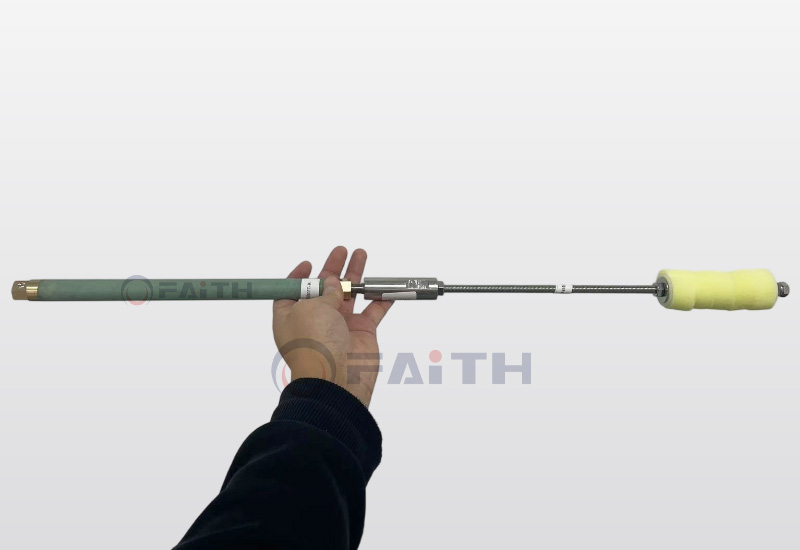

موضع التثبيت: يجب تثبيته بدقة داخل الأنبوب الفولاذي، بحيث يواجه الجزء الخلفي من نقطة اللحام (مركز أسطوانة البثق)، وعلى مقربة من الجدار الداخلي للأنبوب الفارغ.
اختيار النوع والصيانة: حدد الحجم وخصائص الفريت الأساسية لجهاز المانع وفقًا لمواد الأنابيب الفولاذية وسمك الجدار والقطر وتردد اللحام. مطلوب التبريد الكافي أثناء التشغيل، ويجب فحص قلب الفريت بانتظام للتأكد من عدم وجود تشققات أو أضرار ناجمة عن ارتفاع درجة الحرارة أو الاصطدام. بمجرد تلفه، يجب استبداله على الفور
 |
||

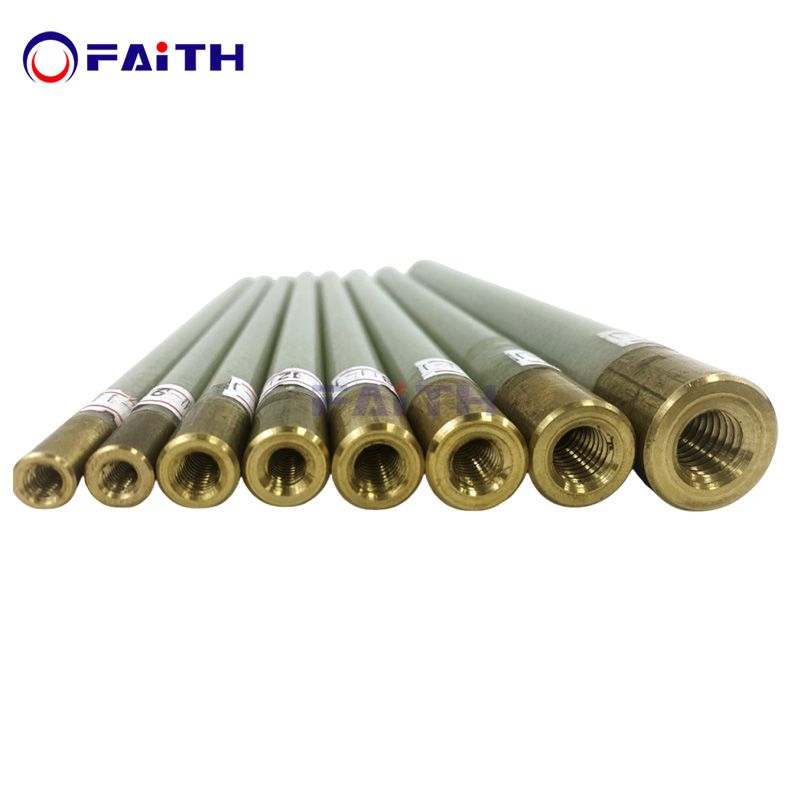

| الموديل: OD×ID×L (مم) | ||
| 13×11×230 | 15×13×230 | 17×15×230 |
| 20×18×230 | 22×20×230 | 27×25×230 |
| 29×27×230 | 35×31×230 | 45×41×230 |
| 50×46×230 | 57×53×230 | 60×56×230 |
| 69×65×230 | 73×69×230 | 76×71×230 |
| 80×76×230 | 93×89×230 | 108×104×330 |
| 138×133×330 | 127×122×330 | 137×133×330 |
| 158×151×430 | يمكن تخصيص أحجام أخرى | |
