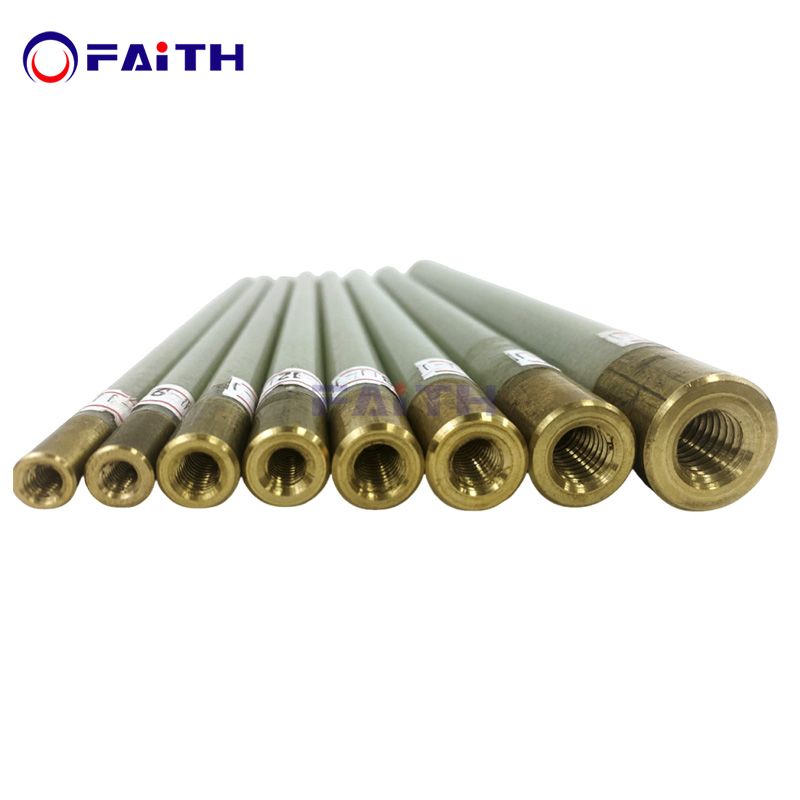

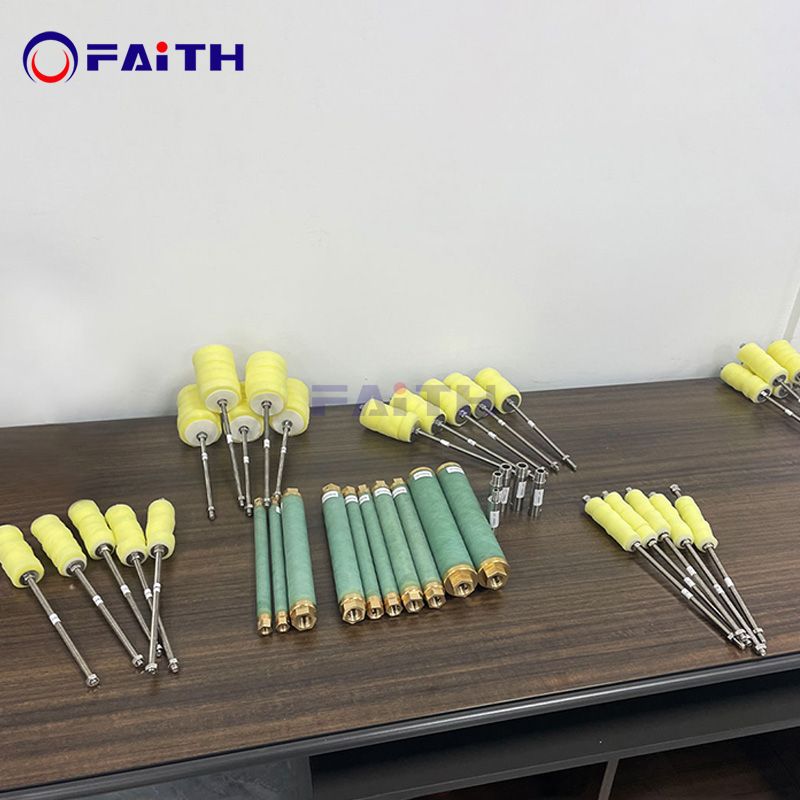

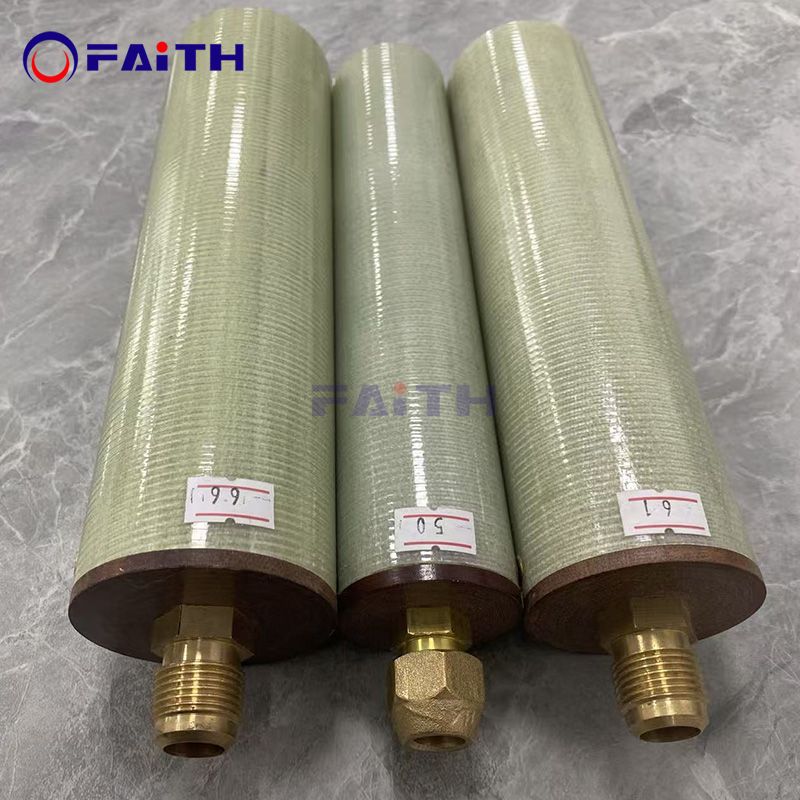

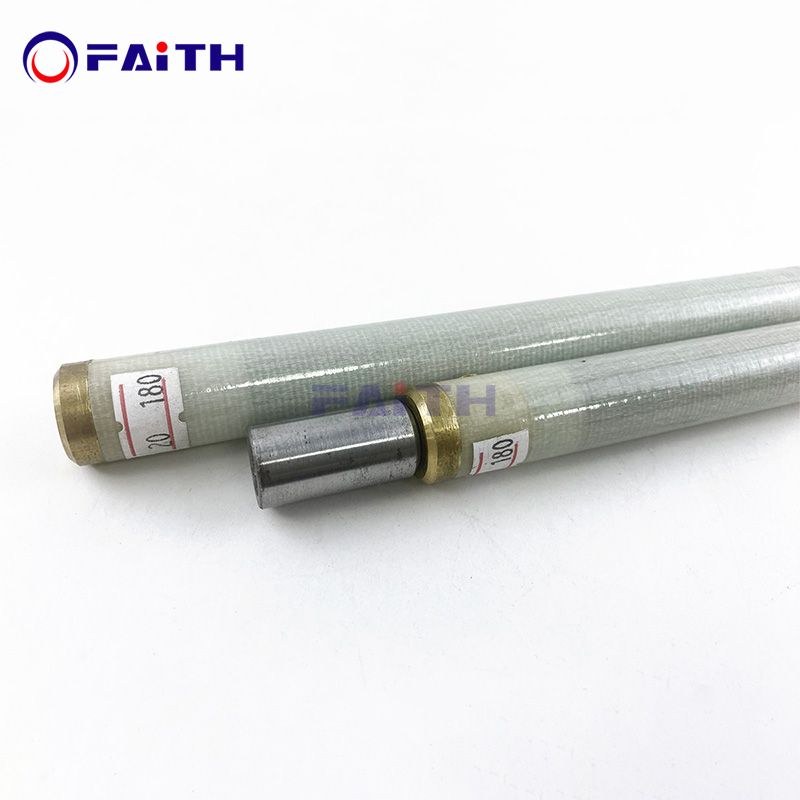

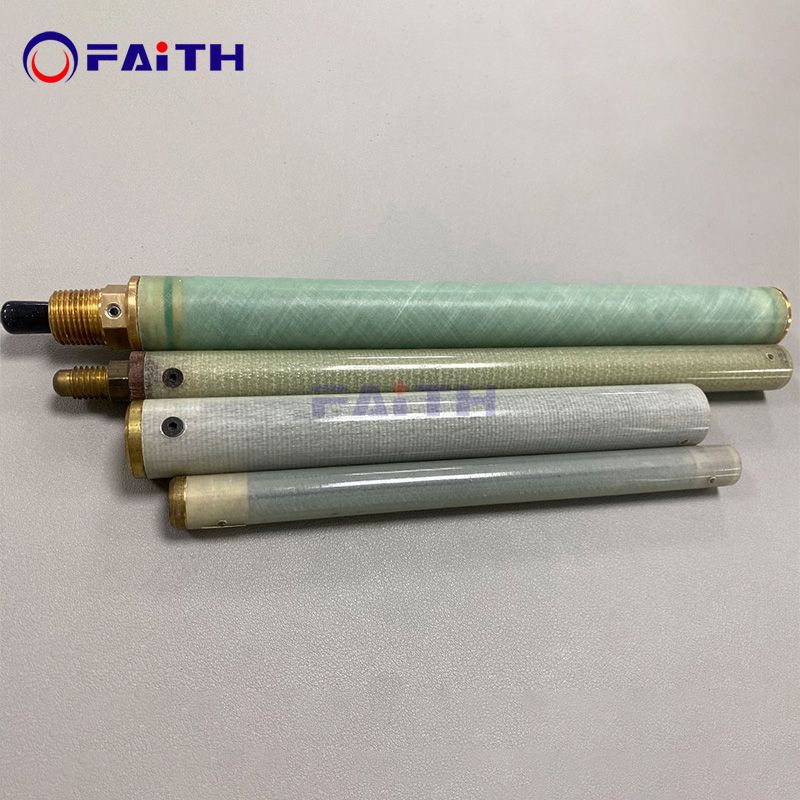

مانع

ترکیب

هسته فریت: هسته سد مغناطیسی است.

سیستم خنک کننده: خود هسته مغناطیسی به دلیل جریان گردابی و از دست دادن هیسترزیس گرما تولید می کند، بنابراین کل دستگاه امپدانس معمولاً به خنک کننده آب نیاز دارد.

محفظه/پشتیبانی: معمولاً مواد عایق شده و مقاوم در برابر حرارت برای پشتیبانی از هسته و اطمینان از موقعیت مرکزی آن در لوله فولادی استفاده می شود.

موقعیت نصب: باید به طور دقیق در داخل لوله فولادی، رو به پشت نقطه جوش (مرکز غلتک اکستروژن) و نزدیک به دیواره داخلی لوله خالی نصب شود.

انتخاب نوع و نگهداری: اندازه و ویژگی های هسته فریت دستگاه مانع را با توجه به مواد لوله فولادی، ضخامت دیواره، قطر و فرکانس جوش انتخاب کنید. در حین کار به خنک سازی کافی نیاز است و هسته فریت باید مرتباً از نظر ترک یا آسیب ناشی از گرمای بیش از حد یا برخورد بررسی شود. پس از آسیب دیدگی باید فورا تعویض شود

مدل: OD×ID×L (mm)
13×11×230	15×13×230	17×15×230
20×18×230	22×20×230	27×25×230
29×27×230	35×31×230	45×41×230
50×46×230	57×53×230	60×56×230
69×65×230	73×69×230	76×71×230
80×76×230	93×89×230	108×104×330
138×133×330	127×122×330	137×133×330
158×151×430	اندازه های دیگر را می توان سفارشی کرد
