Para facilitar la comprensión, se puede imaginar como una 'válvula de retención' electrónica:
Dirección directa (abierta): cuando se aplica voltaje al diodo en la dirección adecuada (el electrodo positivo está conectado al alto potencial y el electrodo negativo está conectado al bajo potencial), la válvula se abre y la corriente puede pasar suavemente.
Inversa (Cerrar): Cuando se aplica voltaje al diodo en la dirección opuesta, la válvula se cierra y la corriente no puede pasar (de hecho, hay una corriente de fuga muy pequeña, que generalmente es insignificante).
Clasificación y aplicación de diodo.

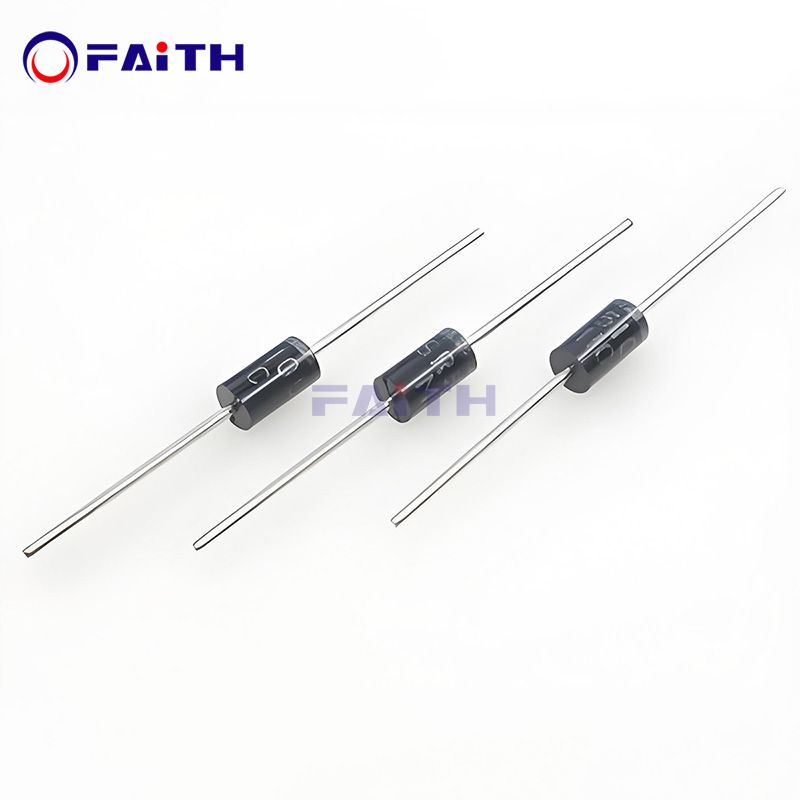

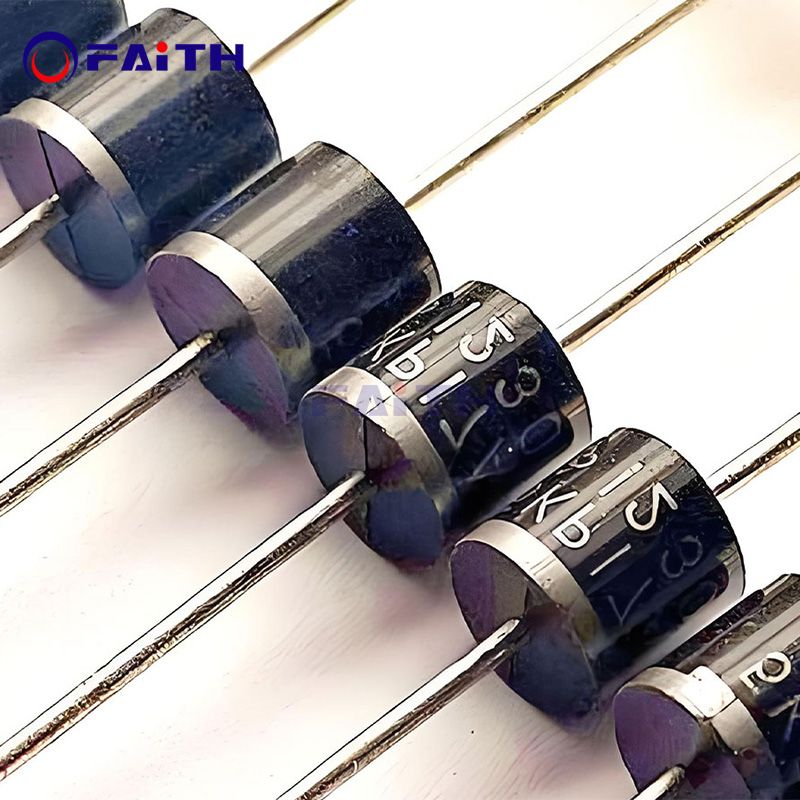

● Diodo rectificador: Convierte corriente alterna (CA) en corriente continua pulsante (CC), común en los adaptadores de corriente.
● Diodo de conmutación: se refiere a '1' y '0' en un circuito digital al hacer uso de su estado de conducción y corte, y también se usa en circuitos de alta frecuencia.
● Diodo regulador (diodo Zener): funciona en la zona de ruptura inversa y puede mantener el voltaje en ambos extremos básicamente sin cambios cuando cambia la corriente. Se utiliza para proporcionar un voltaje de referencia estable.
● Diodo emisor de luz (LED): cuando se conduce en dirección directa, el electrón y el hueco se combinan y el exceso de energía se libera en forma de luz. Ampliamente utilizado en luces indicadoras, iluminación y pantallas.
● Fotodiodo (PD): a diferencia del LED, genera una corriente débil cuando se ilumina y se utiliza para sensores fotosensibles, receptores de control remoto, etc.
● Diodo Schottky: voltaje de conexión más bajo (alrededor de 0,2-0,4 V), velocidad de conmutación extremadamente rápida, comúnmente utilizado en circuitos de alta frecuencia y fuentes de alimentación conmutadas.
