Dua masalah utama dengan gerinda internal:
1. Obstruksi aliran sedang: pada pipa yang mengangkut minyak, gas alam atau air, duri yang menonjol akan meningkatkan ketahanan gesekan secara signifikan, mempengaruhi efisiensi pengangkutan, dan bahkan menyebabkan getaran dan kebisingan akibat arus eddy dalam kasus yang serius.
2. Gangguan pada lubang mekanis: Peralatan pendeteksi, alat pembersih, atau sambungan apa pun yang perlu melewati pipa mungkin terhalang oleh gerinda internal selama pemesinan berikutnya. Seperangkat sistem pengikisan yang andal adalah untuk memastikan fungsi 'diameter' pipa dan menghilangkan hambatan untuk proses selanjutnya.
Prinsip pengoperasian sistem duri duri internal:

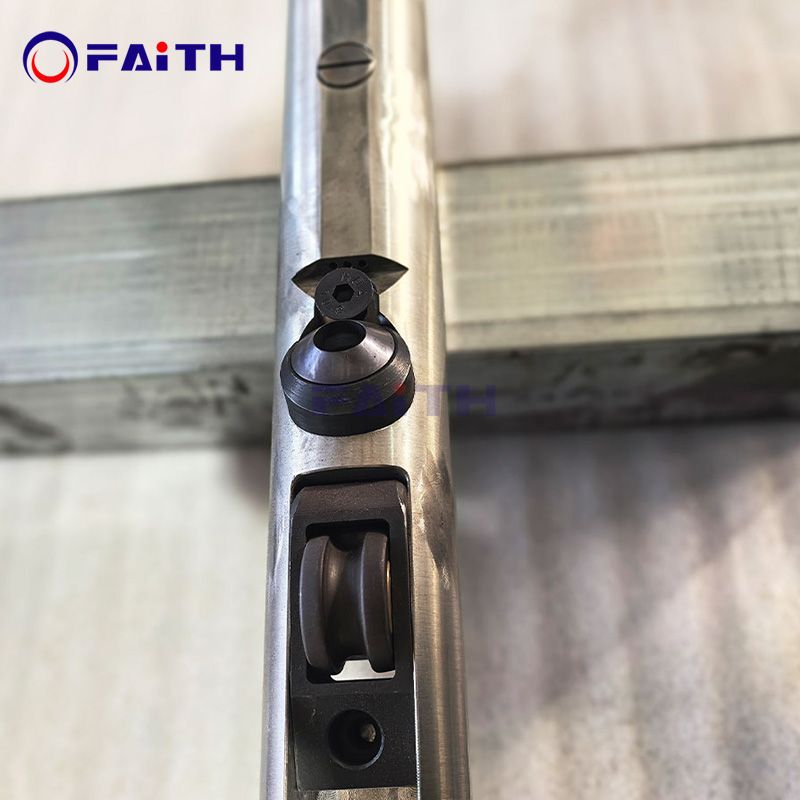

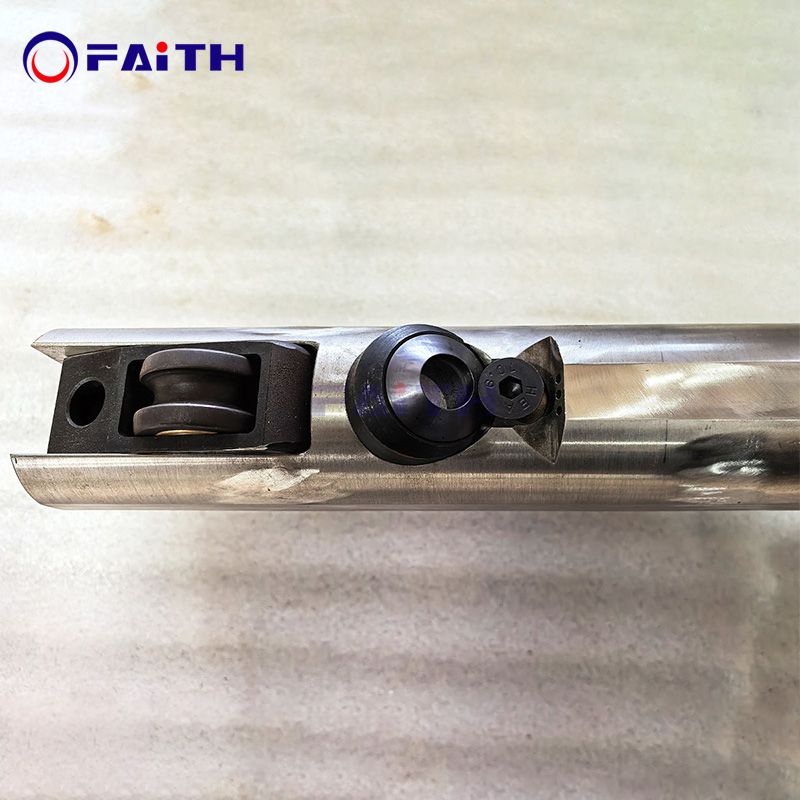

1. Penopang dan pemosisian: Sistem ini biasanya mencakup roda pemandu dan roda penopang, yang dekat dengan dinding pipa, dan menstabilkan penahan di dalam pipa di garis tengah pipa atau tepat di bawah sambungan las, untuk memastikan bahwa pisau syal dapat menyelaraskan duri secara akurat.
2. Pengikisan paksa: berikan tekanan yang terkendali dan terus menerus ke dudukan melalui silinder hidrolik atau silinder dan komponen daya lainnya, dorong bilah ke arah las panas, dan lepaskan duri dari alasnya seperti planer.
3. Penyesuaian adaptasi mandiri: Karena pipa mungkin sedikit berayun selama produksi, sistem yang baik harus memiliki kapasitas mengambang atau adaptif mandiri tertentu. Dudukannya dapat 'mengikuti' melalui roda pemandu dan mekanisme lainnya untuk memastikan keseragaman dan stabilitas goresan.

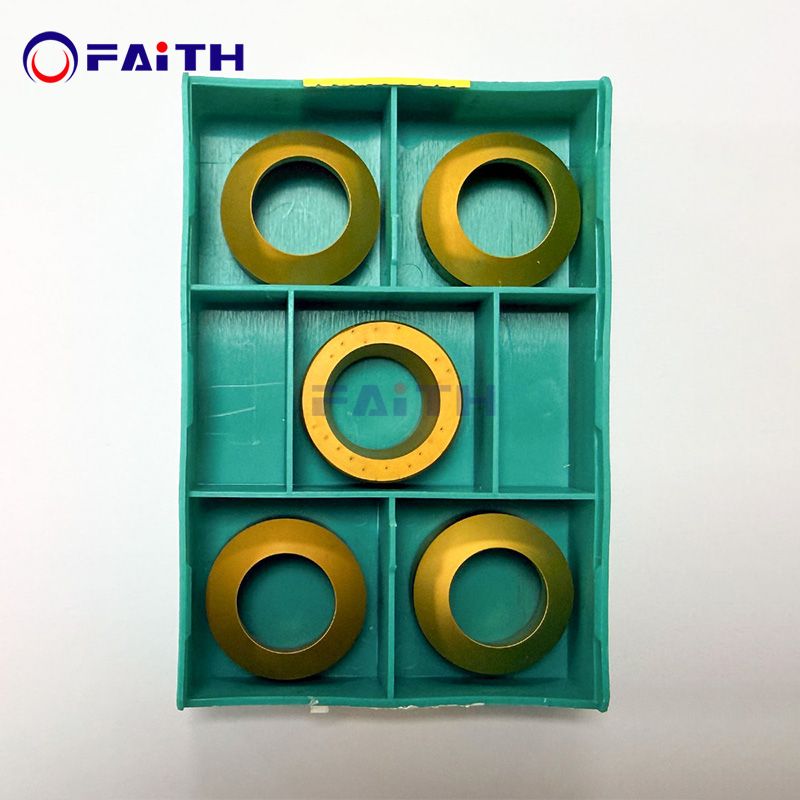

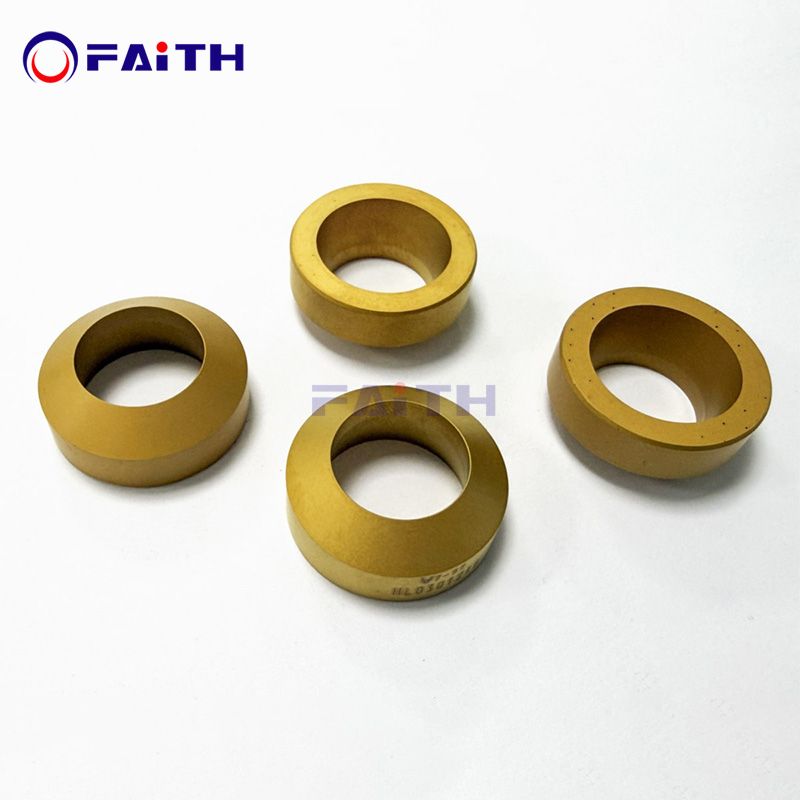

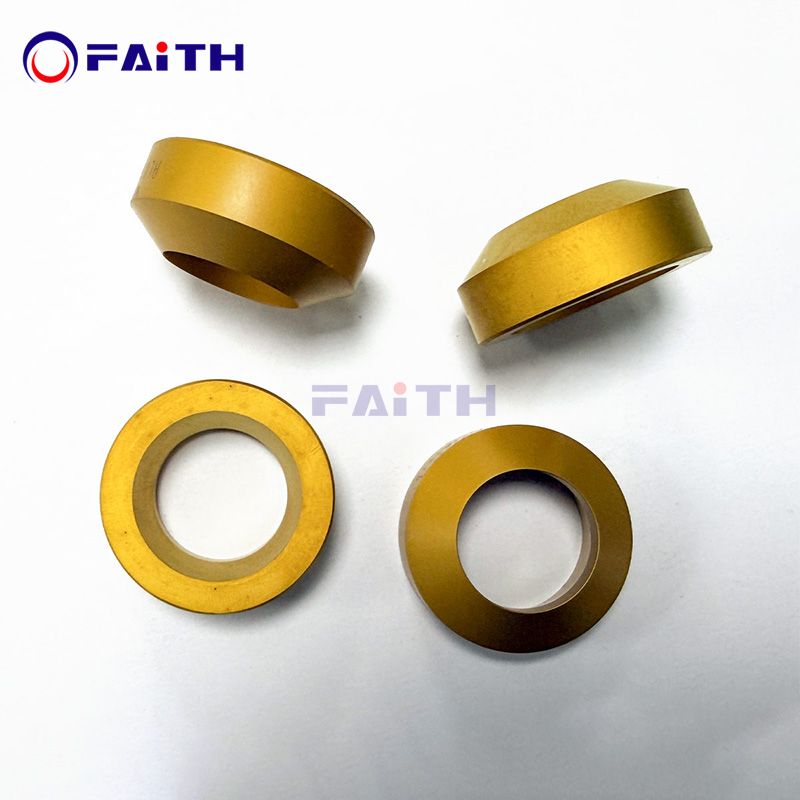

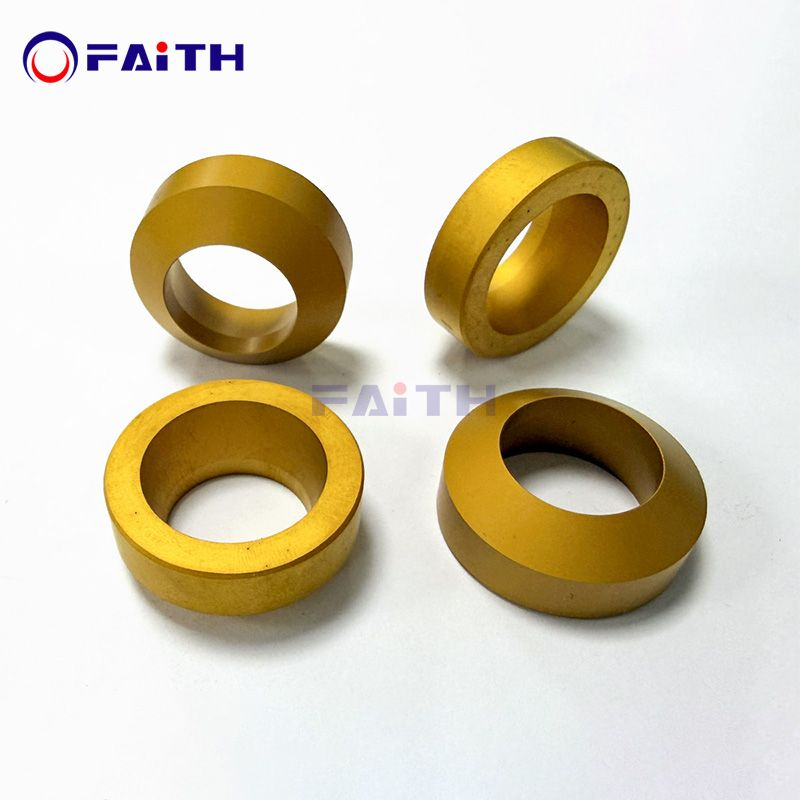

Pisau syal bagian dalam
|
||||
| Dimensi (mm) | ||||
| Jenis | diameter pipa. | ФD | H | Фd |
| HR0120907 | Ф17-23 | 12 | 9 | 7 |
| HR0140909 | F23-37 | 14 | 9 | 9 |
| HR0171010 | F35-42 | 17 | 10 | 10 |
| HR0191010 | F42-63 | 19 | 10 | 10 |
| HR0221312 | F55-70 | 22 | 13 | 12 |
| HR0251815 | Ф65-89 | 25 | 18 | 15 |
| HR0301618 | Ф76-108 | 30 | 16 | 18 |
| HR0301620 | Ф89-114 | 30 | 16 | 20 |
| HR0352022 | Ф108-159 | 35 | 20 | 22 |
| HR0402025 | Ф127-168 | 40 | 20 | 25 |
| HR0452530 | Ф133-219 | 45 | 25 | 30 |
| HR0502535 | Ф159-273 | 50 | 25 | 35 |
| HR0553038 | Ф219-426 | 55 | 30 | 38 |
| HR0553040 | Ф273-508 | 55 | 30 | 40 |
| HR0703550 | Ф426-660 | 70 | 35 | 50 |
| HR0703553 | Ф508-711 | 70 | 35 | 53 |
| HR0903568 | Ф610-800 | 90 | 35 | 68 |
Pisau syal bagian dalam
|
||||
| Dimensi (mm) | ||||
| Jenis | diameter pipa. | ФD | H | Фd |
| HL00806** | Ф12-17 | 8 | 6 | 4/5 |
| HL01006** | Ф16-20 | 10 | 6 | 5/6 |
| HL01306** | Ф20-36 | 13 | 6 | 6/7/8 |
| HL01507** | F25-42 | 15 | 7 | 7/8/9 |
| HL01908** | Ф30-60 | 19 | 8 | 9/10/11 |
| HL02210** | Ф42-70 | 22 | 10 | 10/12/14 |
| HL02512** | Ф48-76 | 25 | 12 | 15/12 |
| HL03012** | Ф60-89 | 30 | 12 | 18/20 |
| HL03515** | Ф76-127 | 35 | 15 | 20/22/25 |
| HL0401525 | Ф108-177 | 40 | 15 | 25 |
| HL0451530 | Ф127-193 | 45 | 15 | 30 |
| HL0451728 | Ф133-219 | 45 | 17 | 28 |
| HL0501835 | Ф159-273 | 50 | 18 | 35 |
| HL05518** | Ф219-508 | 55 | 18 | 35/38 |
| HL05520** | Ф273-610 | 55 | 20 | 38/40 |
| HL0652045 | Ф325-660 | 65 | 20 | 45 |
| HL0702550 | Ф426-710 | 70 | 25 | 50 |
