Две основные проблемы с внутренними заусенцами:
1. Препятствие потоку среды: в трубопроводах, транспортирующих нефть, природный газ или воду, выступающие заусенцы значительно увеличивают сопротивление трения, влияют на эффективность транспортировки и даже вызывают вибрацию и шум из-за вихревых токов в серьезных случаях.
2. Нарушение механического отверстия. Любое оборудование для обнаружения, инструменты для очистки или соединения, которые должны проходить через трубу, могут быть заблокированы внутренними заусенцами во время последующей обработки. Комплекс надежной скребковой системы призван обеспечить «диаметровую» функцию трубопровода и устранить препятствия для последующих процессов.
Принцип работы внутренней системы зачистки заусенцев:

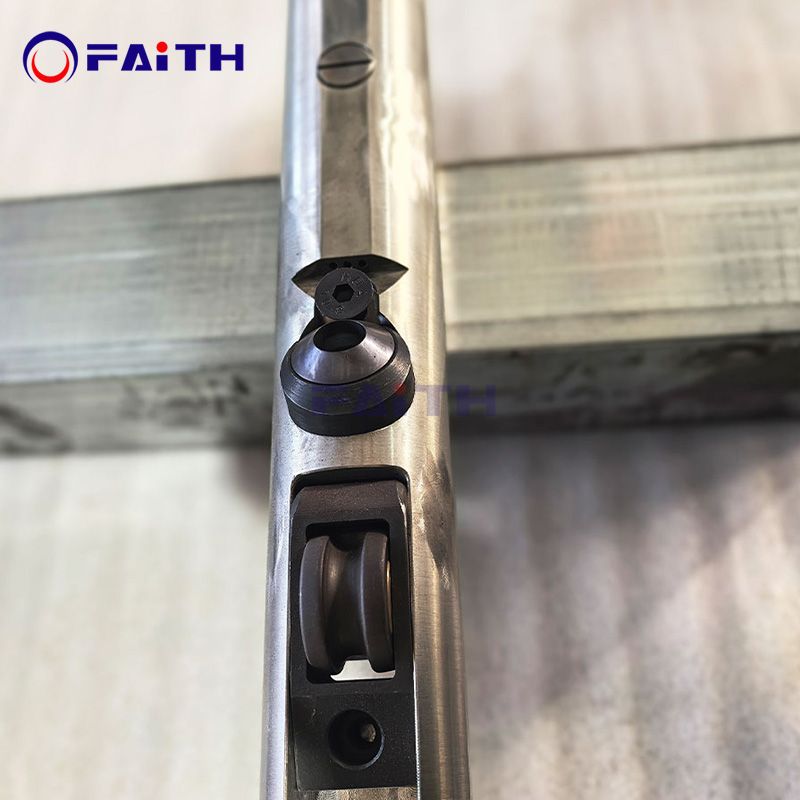

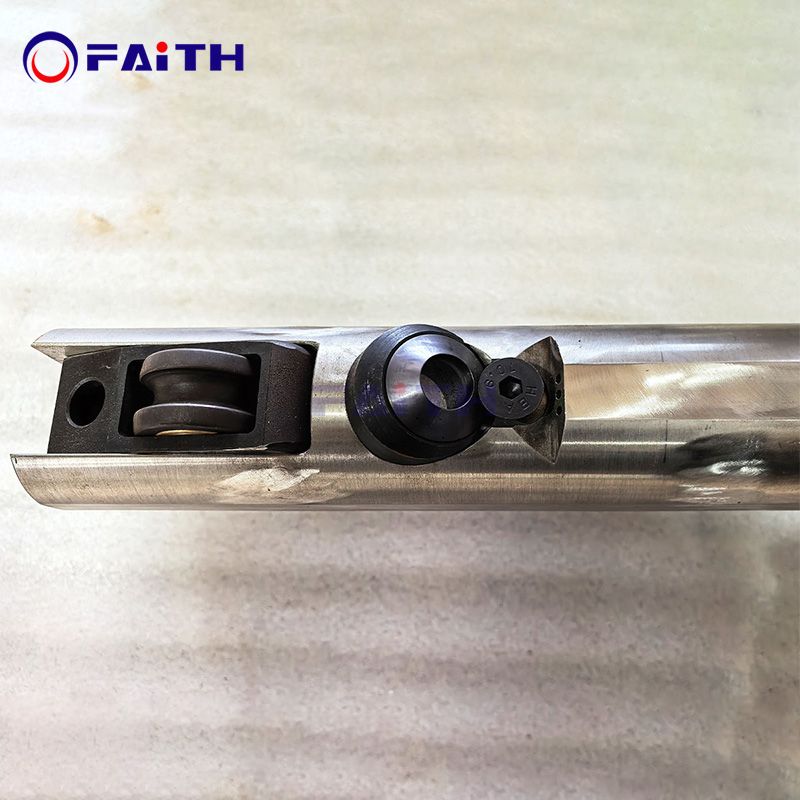

1. Поддержка и позиционирование: система обычно включает в себя направляющее и опорное колесо, которые располагаются близко к стенке трубы и стабилизируют держатель в трубе по центральной линии трубы или непосредственно под сварным соединением, чтобы гарантировать, что лезвие для зачистки может точно выровнять заусенец.
2. Принудительная очистка: приложите контролируемое и постоянное давление к держателю с помощью гидравлического цилиндра или цилиндра и других силовых компонентов, прижмите лезвие к горячему сварному шву и снимите заусенцы с основания, как рубанок.
3. Регулировка самоадаптации. Поскольку во время производства труба может слегка раскачиваться, хорошая система должна иметь определенную плавающую или самоадаптирующуюся способность. Держатель может «следовать» через направляющее колесо и другие механизмы, обеспечивая равномерность и стабильность очистки.

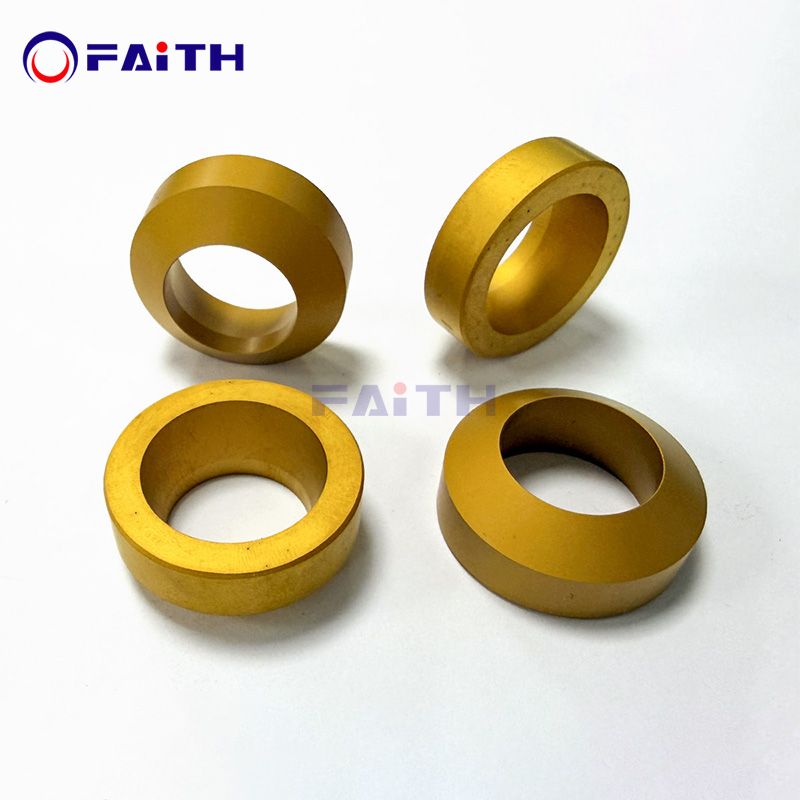

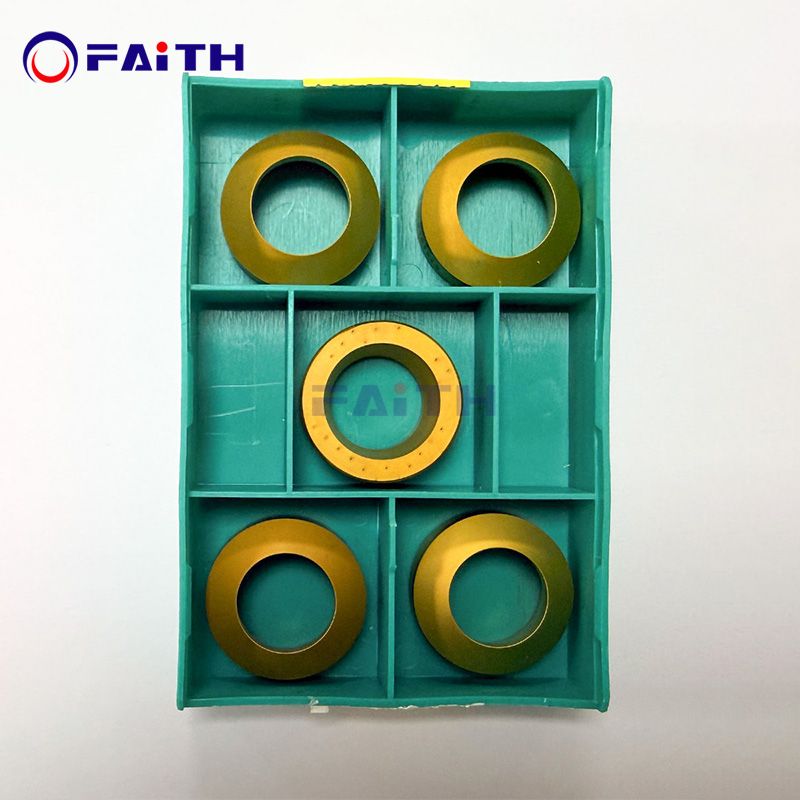

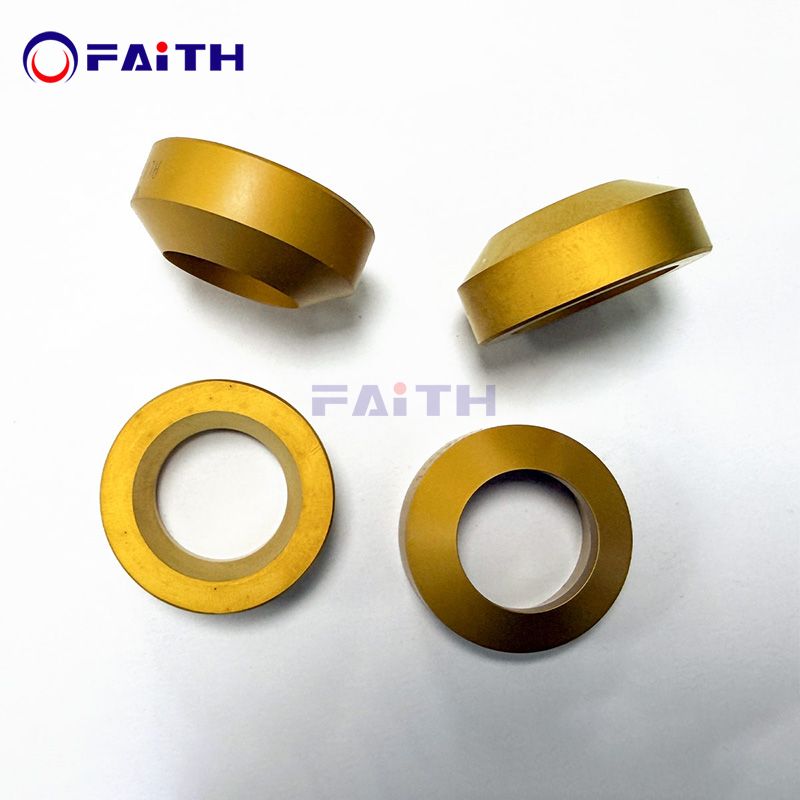

Нож для внутренней зачистки
|
||||
| Размер (мм) | ||||
| Тип | Диаметр трубы | ФД | ЧАС | Фд |
| HR0120907 | Ф17-23 | 12 | 9 | 7 |
| HR0140909 | Ф23-37 | 14 | 9 | 9 |
| HR0171010 | Ф35-42 | 17 | 10 | 10 |
| HR0191010 | Ф42-63 | 19 | 10 | 10 |
| HR0221312 | Ф55-70 | 22 | 13 | 12 |
| HR0251815 | Ф65-89 | 25 | 18 | 15 |
| HR0301618 | Ф76-108 | 30 | 16 | 18 |
| HR0301620 | Ф89-114 | 30 | 16 | 20 |
| HR0352022 | Ф108-159 | 35 | 20 | 22 |
| HR0402025 | Ф127-168 | 40 | 20 | 25 |
| HR0452530 | Ф133-219 | 45 | 25 | 30 |
| HR0502535 | Ф159-273 | 50 | 25 | 35 |
| HR0553038 | Ф219-426 | 55 | 30 | 38 |
| HR0553040 | Ф273-508 | 55 | 30 | 40 |
| HR0703550 | Ф426-660 | 70 | 35 | 50 |
| HR0703553 | Ф508-711 | 70 | 35 | 53 |
| HR0903568 | Ф610-800 | 90 | 35 | 68 |

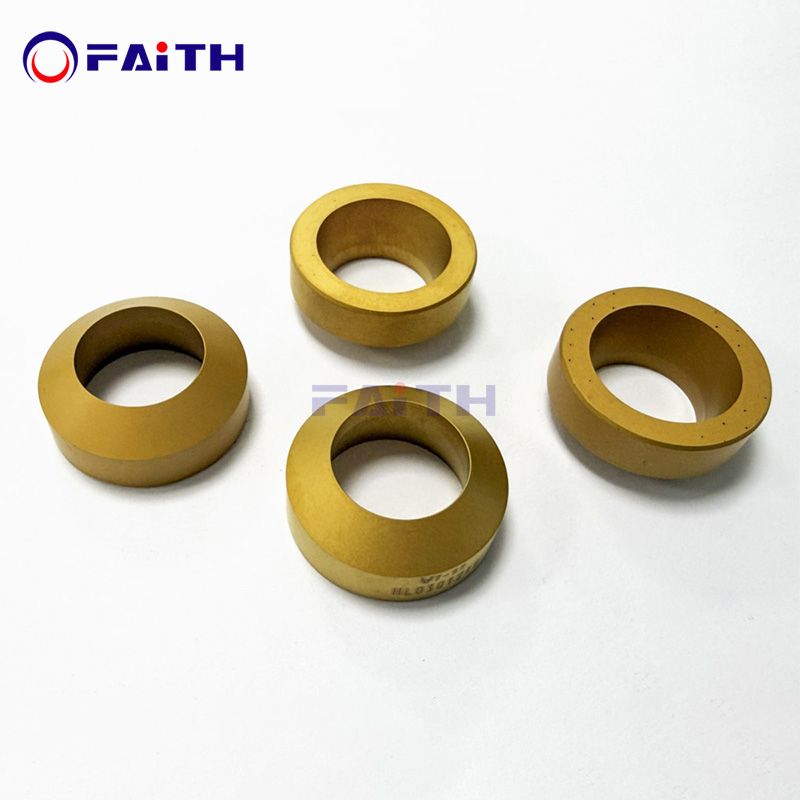

Нож для внутренней зачистки
|
||||
| Размер (мм) | ||||
| Тип | Диаметр трубы | ФД | ЧАС | Фд |
| HL00806** | Ф12-17 | 8 | 6 | 4/5 |
| HL01006** | Ф16-20 | 10 | 6 | 5/6 |
| HL01306** | Ф20-36 | 13 | 6 | 6/7/8 |
| HL01507** | Ф25-42 | 15 | 7 | 7/8/9 |
| HL01908** | Ф30-60 | 19 | 8 | 10.09.11 |
| HL02210** | Ф42-70 | 22 | 10 | 12.10.14 |
| HL02512** | Ф48-76 | 25 | 12 | 15 декабря |
| HL03012** | Ф60-89 | 30 | 12 | 18/20 |
| HL03515** | Ф76-127 | 35 | 15 | 22.20.25 |
| HL0401525 | Ф108-177 | 40 | 15 | 25 |
| HL0451530 | Ф127-193 | 45 | 15 | 30 |
| HL0451728 | Ф133-219 | 45 | 17 | 28 |
| HL0501835 | Ф159-273 | 50 | 18 | 35 |
| HL05518** | Ф219-508 | 55 | 18 | 35/38 |
| HL05520** | Ф273-610 | 55 | 20 | 38/40 |
| HL0652045 | Ф325-660 | 65 | 20 | 45 |
| HL0702550 | Ф426-710 | 70 | 25 | 50 |
